În industrie, agricultură, construcții sau activități de întreținere, transportul apei și al aerului comprimat necesită furtunuri adaptate condițiilor reale de lucru. Presiunea, temperatura, debitul, mediul transportat și modul de utilizare sunt doar câțiva dintre factorii care trebuie luați în considerare înainte de alegerea unui furtun industrial.
Un furtun selectat corect permite realizarea unui transfer controlat al fluidului, se integrează corespunzător în instalație și poate face față solicitărilor mecanice întâlnite în timpul utilizării.
Ce sunt furtunurile industriale?
Furtunurile industriale sunt elemente flexibile utilizate pentru transportul lichidelor, gazelor, vaporilor sau materialelor aflate în suspensie. În funcție de aplicație, acestea pot avea construcții diferite, realizate din cauciuc, poliuretan, materiale termoplastice sau combinații ranforsate cu inserții textile ori metalice.
Catalogul HIDROstore cuprinde furtunuri pentru apă, aer comprimat, apă caldă și abur, produse alimentare, substanțe chimice, uleiuri, combustibili, materiale abrazive, aspirație și ventilație.
Nu toate furtunurile pot fi utilizate pentru aceleași medii. Compatibilitatea materialului interior cu fluidul transportat, presiunea de lucru și temperatura admisă trebuie verificate pentru fiecare aplicație.
Furtunuri industriale pentru apă
Furtunurile pentru apă sunt utilizate în sisteme de pompare, instalații de irigații, lucrări de drenaj, construcții, curățare industrială, alimentare cu apă și evacuarea apei din diferite zone de lucru.
În catalogul HIDROstore, categoria furtunurilor pentru apă este împărțită în patru grupe principale:
- furtunuri de absorbție din cauciuc;
- furtunuri de absorbție din material termoplastic;
- furtunuri de refulare din cauciuc;
- furtunuri de refulare din material termoplastic.
Această diferențiere este importantă deoarece furtunul trebuie ales în funcție de poziția sa în instalație și de modul în care este transportată apa.
Furtunuri pentru absorbția apei
Furtunurile de absorbție sunt montate, de regulă, pe partea de admisie a unei pompe. În timpul funcționării, acestea trebuie să reziste la depresiunea creată în interior fără să se aplatizeze sau să blocheze debitul.
Din acest motiv, furtunurile de absorbție au, în general, o construcție ranforsată, care poate include o spirală rigidă integrată în peretele furtunului. Ele sunt folosite pentru preluarea apei din rezervoare, canale, bazine sau alte surse.
În funcție de model și de compatibilitatea specificată de producător, pot fi utilizate și pentru apă cu particule, nămol sau alte lichide tehnice.
Furtunuri pentru refularea apei
Furtunurile de refulare sunt utilizate pe partea de evacuare a pompei, acolo unde apa este transportată sub presiune către punctul de utilizare sau de descărcare.
Acestea pot fi utilizate pentru:
- irigații;
- drenaj și evacuarea apei;
- alimentarea rezervoarelor;
- distribuția apei pe șantiere;
- curățarea canalelor;
- transferul apei industriale;
- intervenții și aplicații de pompare.
Gama HIDROstore include atât furtunuri de refulare din cauciuc, cât și variante termoplastice, disponibile în diferite diametre și configurații.
Un exemplu este AGRIFLAT, un furtun plat pentru apă, aer și aplicații de refulare, recomandat pentru irigații, drenaj și curățarea canalelor. Construcția sa combină NBR și PVC cu fibră textilă, iar furtunul poate fi echipat, în funcție de instalație, cu racorduri STORZ, Bauer sau Perrot.

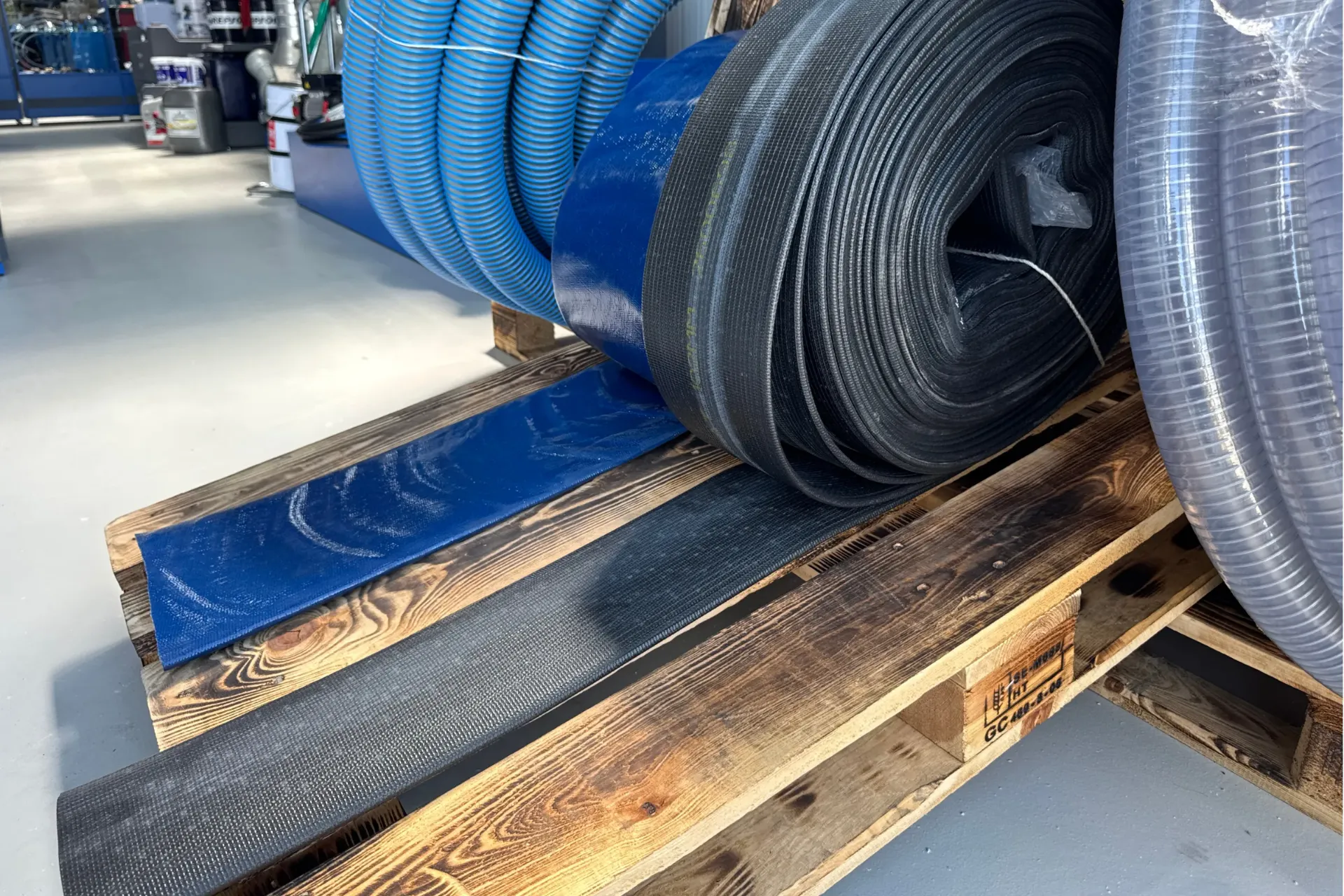

Ce înseamnă un furtun plat de refulare?
Furtunurile plate, cunoscute și sub denumirea de furtunuri layflat, se aplatizează atunci când nu sunt presurizate. Această construcție le face mai ușor de transportat, depozitat și întins pe distanțe mari.
În timpul utilizării, presiunea fluidului deschide furtunul și permite transportul apei către zona dorită. După oprirea instalației și golirea furtunului, acesta revine la forma plată.
Furtunurile plate sunt întâlnite frecvent în:
- agricultură și irigații;
- evacuarea apei de pe șantiere;
- drenaj;
- alimentarea temporară cu apă;
- intervenții cu motopompe;
- transferul apei pe distanțe mari.
Trebuie avut în vedere că furtunurile plate sunt destinate în principal refulării. Pentru absorbție este necesar un furtun cu o construcție capabilă să reziste la vacuum.
Furtunuri industriale pentru aer comprimat
Furtunurile pentru aer comprimat fac legătura dintre compresor, rețeaua de distribuție și echipamentele pneumatice. Ele sunt utilizate în ateliere, construcții, unități de producție, service-uri și numeroase alte aplicații profesionale.
În funcție de construcție și material, catalogul HIDROstore include furtunuri pentru aer realizate din:
- poliuretan;
- cauciuc;
- materiale termoplastice.
Fiecare material are caracteristici diferite în ceea ce privește flexibilitatea, greutatea, rezistența la uzură, temperatură și condițiile de mediu.
Furtunurile din poliuretan sunt apreciate în aplicațiile unde sunt importante greutatea redusă și flexibilitatea. Variantele din cauciuc sunt utilizate frecvent în ateliere, industrie și pe șantiere, unde furtunul poate fi expus la solicitări mecanice repetate. Modelele termoplastice pot reprezenta o soluție practică pentru instalații și echipamente pneumatice specifice.
Un exemplu din gamă este ARIAFORM/20, un furtun de presiune pentru aer și apă, destinat compresoarelor și aplicațiilor din industrie, întreținere, construcții și domeniul auto. Modelul are inserție textilă împletită și o presiune nominală de 20 bar.
Cum alegi furtunul industrial potrivit?
Alegerea nu trebuie făcută numai în funcție de diametru sau de aspectul exterior. Pentru identificarea furtunului potrivit trebuie analizate mai multe criterii.
Mediul transportat
Trebuie stabilit dacă prin furtun va circula apă curată, apă industrială, aer comprimat, apă cu particule, nămol sau un alt fluid. Materialul interior trebuie să fie compatibil cu mediul transportat.
Absorbție sau refulare
Pentru absorbție este necesar un furtun care să nu se deformeze sub acțiunea vacuumului. Pentru refulare se urmărește rezistența la presiunea creată de pompă sau de instalație.
Un furtun plat de refulare nu trebuie utilizat în locul unui furtun de absorbție.
Presiunea de lucru
Presiunea maximă a instalației trebuie să se încadreze în limitele specificate pentru furtun. Trebuie luate în calcul și eventualele variații sau șocuri de presiune care pot apărea la pornirea și oprirea echipamentelor.
Temperatura
Temperatura fluidului și temperatura mediului exterior pot influența comportamentul furtunului. Un furtun destinat apei la temperatura ambientală nu este automat potrivit pentru apă caldă, abur sau aer comprimat la temperaturi ridicate.
Diametrul interior și debitul
Diametrul interior influențează debitul și pierderile de presiune. Un diametru prea mic poate limita fluxul și poate solicita suplimentar pompa sau compresorul.
Flexibilitatea și raza de curbură
Furtunul trebuie instalat fără îndoiri excesive, răsuciri sau tensionări. O rază de curbură prea mică poate reduce secțiunea de trecere și poate deteriora structura internă.
Racordurile și sistemul de prindere
Cuplele și colierele trebuie alese în funcție de tipul furtunului, diametru, presiune și aplicație. Pentru transportul apei pot fi utilizate, în funcție de configurația instalației, cuple Bauer, Perrot, STORZ sau alte tipuri de racorduri.
În instalațiile de aer comprimat se pot folosi cuple rapide, cuple cu gheară și coliere adaptate presiunii și construcției furtunului.
Verificarea și întreținerea furtunurilor
Furtunurile industriale trebuie verificate periodic, în special atunci când sunt utilizate în exterior, mutate frecvent sau expuse la trafic, abraziune și variații de temperatură.
Semnele care pot indica necesitatea înlocuirii sunt:
- fisuri sau tăieturi în stratul exterior;
- deformări permanente;
- umflături;
- zone puternic aplatizate;
- scurgeri în apropierea racordurilor;
- coliere slăbite;
- deteriorarea inserției de ranforsare;
- îmbătrânirea sau rigidizarea materialului.
Furtunurile nu trebuie trase peste muchii ascuțite, răsucite în timpul utilizării sau depozitate cu lichid în interior. După folosire, este recomandată golirea și depozitarea lor într-un spațiu protejat.
Soluții pentru aplicații industriale, agricole și de construcții
Fie că este vorba despre alimentarea cu apă, drenaj, irigații, utilizarea unui compresor sau evacuarea apei cu o motopompă, furtunul trebuie ales în funcție de condițiile concrete ale aplicației.
În gama HIDROstore sunt disponibile furtunuri industriale pentru apă și aer, variante pentru absorbție și refulare, furtunuri plate, precum și cuple, racorduri și coliere pentru realizarea conexiunilor necesare.
Pentru identificarea soluției potrivite trebuie cunoscute mediul transportat, presiunea, temperatura, diametrul, debitul și tipul de montaj. Consultarea specificațiilor tehnice înainte de utilizare contribuie la funcționarea corectă a instalației și la reducerea riscului de deteriorare prematură.
Descoperă gama de furtunuri industriale disponibilă pe www.hidrostore.ro sau solicită sprijinul echipei HIDROstore pentru alegerea produsului adaptat aplicației tale.
